Кабель КВВГЦ — одна из самых востребованных марок контрольных кабелей на российском рынке. Он широко применяется в промышленности, строительстве и энергетике для передачи сигналов управления и подключения оборудования. Разберёмся, что скрывается за аббревиатурой, каковы технические характеристики и где этот кабель лучше всего использовать.
Расшифровка маркировки КВВГЦ
Понимание маркировки помогает правильно выбрать кабель под конкретную задачу. Буквенный код КВВГЦ расшифровывается следующим образом :
-
К — кабель контрольный. Это означает, что изделие предназначено для цепей управления, сигнализации и подключения электрических аппаратов, а не для передачи основной электроэнергии.
-
В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ). Это обеспечивает диэлектрические свойства и защиту от коротких замыканий.
-
В — наружная оболочка также из ПВХ пластиката. Она защищает кабель от влаги, пыли и химически агрессивных сред.
-
Г — отсутствие защитных покровов (голый). Это значит, что кабель не имеет брони и дополнительных защитных слоёв, поэтому требует аккуратной прокладки без механических нагрузок.
-
Ц — отличительная маркировка каждой жилы. Это ключевая особенность: все жилы имеют различимую цветовую маркировку, что упрощает монтаж и идентификацию цепей .
Дополнительно в маркировке могут встречаться буквы:
-
з — заполнение промежутков между жилами ПВХ-пластикатом для придания кабелю круглой формы и дополнительной влагозащиты .
Конструкция и технические характеристики

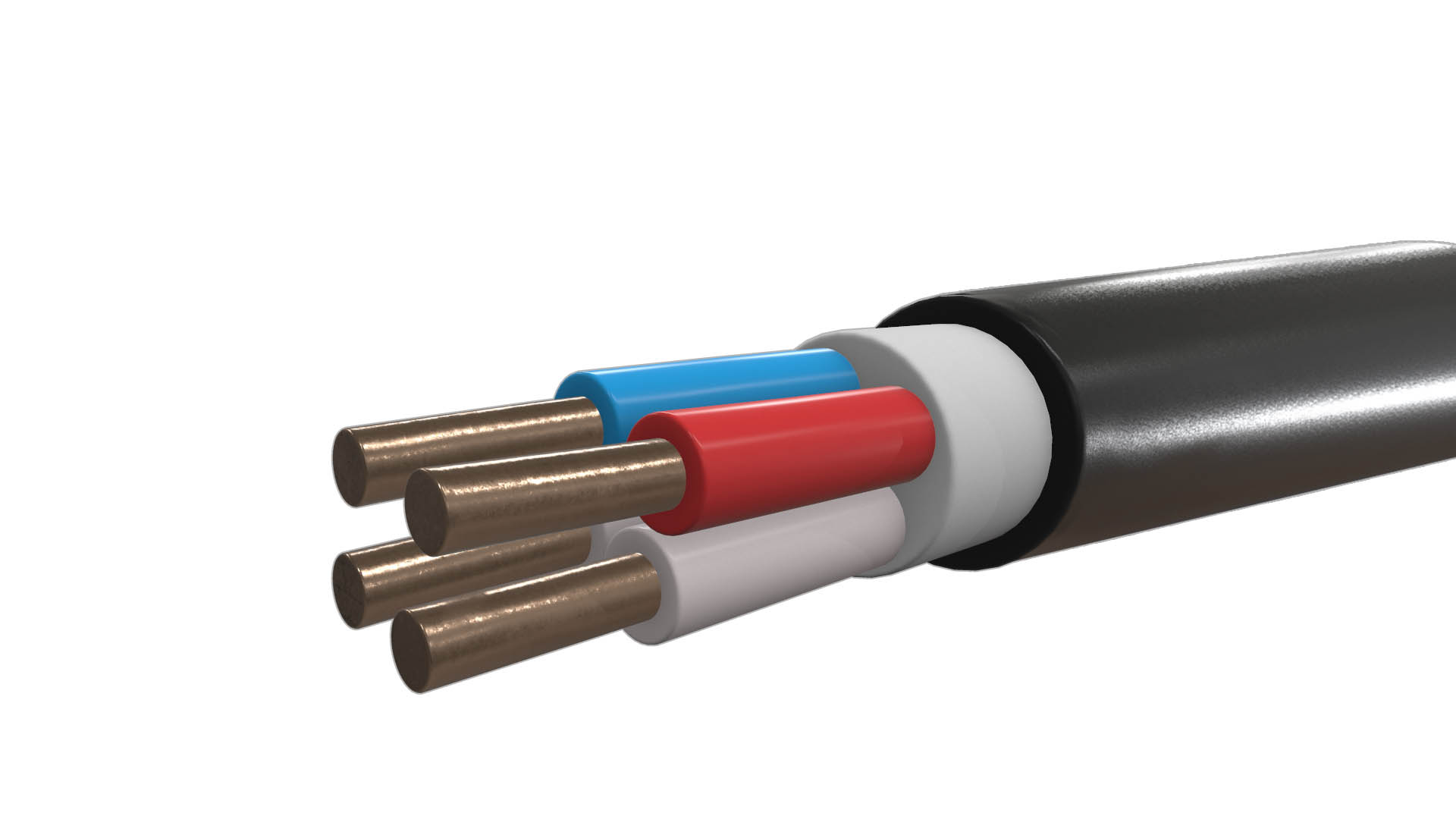

Кабель КВВГЦ состоит из нескольких элементов:
-
Токопроводящие жилы — медные или алюминиевые, однопроволочные, 1 класса гибкости по ГОСТ 22483 .
-
Изоляция — из ПВХ пластиката. Толщина изоляции зависит от сечения жил: для сечений 0,75–2,5 мм² — 0,6 мм, для 4–6 мм² — 0,7 мм, для 10 мм² — 0,9 мм .
-

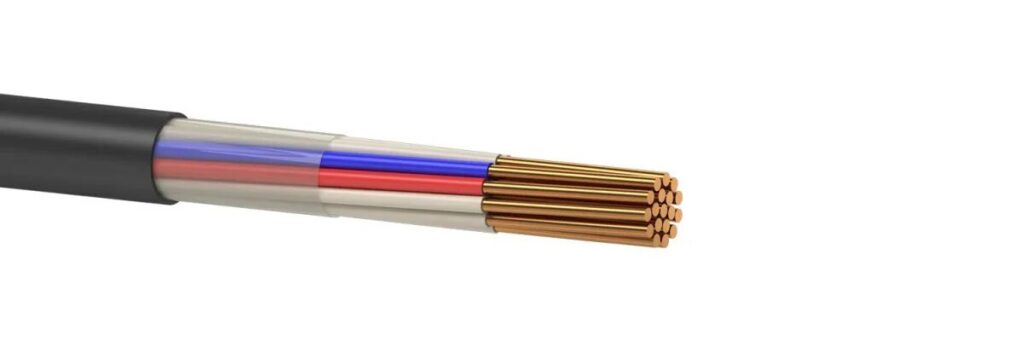

Скрутка — изолированные жилы скручены в сердечник. В каждом повиве присутствует счётная пара, жилы которой отличаются по цвету от остальных .
-
Оболочка — из ПВХ пластиката.
Ключевые технические параметры:
-
Номинальное напряжение — до 660 В переменного тока частотой до 100 Гц или до 1000 В постоянного тока .
-
Диапазон рабочих температур — от -50°C до +50°C .
-
Температура монтажа — не ниже -15°C .
-
Сопротивление изоляции — не менее 10 МОм×км при 20°C (для сечений 0,75–1,5 мм²) .
-
Срок службы — 25 лет при прокладке в помещениях и каналах, 15 лет — в земле .
Сферы применения и особенности монтажа
Кабель КВВГЦ предназначен для неподвижного присоединения электрических приборов, аппаратов и сборок зажимов распределительных устройств .
Основные области использования:
-
Промышленные предприятия — подключение станков, конвейеров, насосного оборудования.
-
Энергетика — цепи управления в распределительных щитах и подстанциях.
-
Строительство — прокладка в помещениях, каналах и туннелях .
-
Агрессивные среды — устойчивость к химически активным веществам позволяет использовать кабель на производствах с неблагоприятной атмосферой .
Особенности прокладки:
-
Радиус изгиба при прокладке при температуре не ниже 0°C — от 3 до 4 диаметров кабеля в зависимости от наружного диаметра .
-
При монтаже без предварительного нагрева при температуре не ниже -15°C — не менее 6 диаметров .
-
Допускается прокладка в земле (траншеях) при условии защиты мест выхода на поверхность .
Почему выбирают КВВГЦ
Кабель КВВГЦ востребован благодаря сочетанию доступной цены, надёжности и простоты монтажа. Наличие маркировки каждой жилы значительно упрощает работы по подключению и обслуживанию, снижая риск ошибок . Срок службы до 25 лет делает его экономически выгодным решением для длительных проектов. Соответствие ГОСТ гарантирует стабильное качество .
